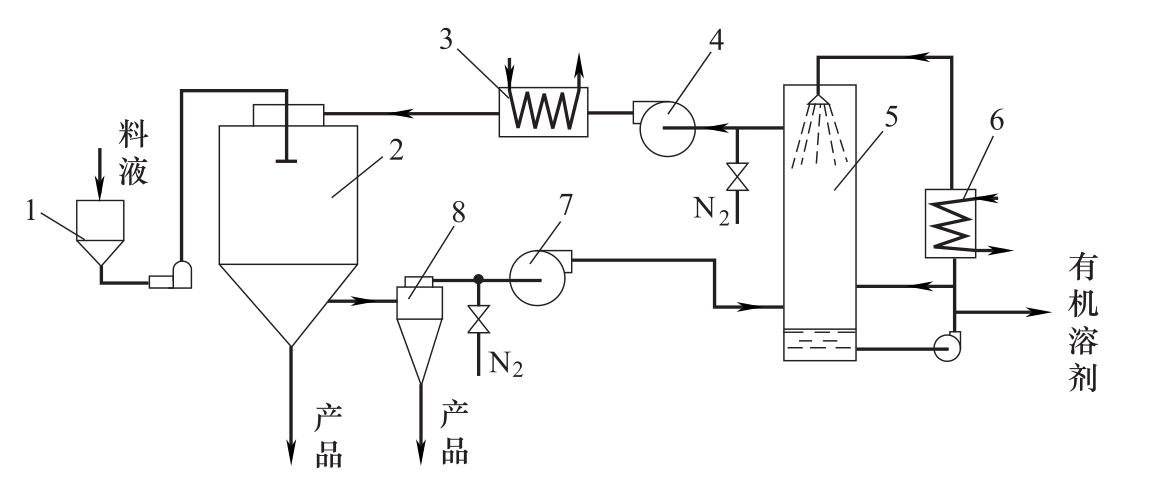

闭路循环喷雾干燥机系统，是基于干燥介质为惰性气体（如N2气等）的再循环和再利用。当然，特殊情况下也可以用空气，如空气-四氯化碳系统。干燥系统部件间的连接处，要保证气密性密封，干燥室在低压（约200mmH2O左右，即0.196kPa）下操作。其流程如图所示。

在下述情况下，选择闭路循环流程。

① 原料液由固体和有机溶剂组成；

② 要求有机溶剂全部回收；

③ 干燥有毒的固体粉粒状产品；

④ 不允许气味、溶剂蒸气和颗粒状物质的逸出，防止对环境大气造成污染；

⑤ 粉尘在空气中，可能形成爆炸混合物；

⑥ 必须防止有机溶剂的爆炸和燃烧的危险；

⑦ 在干燥过程中，由于氧化作用，粉尘不允许和氧接触。

在流程中，需设置一个洗涤-冷凝器，其目的之一是冷凝从物料中出来的进入惰性气体中的有机蒸气。洗涤液就是固体中的有机溶剂；之二是洗涤气体中的粉尘，防止堵塞加热器。
