喷雾干燥机是什么?

喷雾干燥机是在喷雾干燥室内,采用雾化器将原料液分散成极细雾滴后,与干燥介质(热风)接触干燥而取得固体产品的过程。原料液能够是溶液、悬浮液或乳浊液、也能够是熔融液或膏糊液。依据干燥产品的请求,能够制成粉状、颗粒状、空心球或团粒状。所用的干燥介质大多数是热空气。关于在空气中容易发作熄灭或爆炸的有机溶剂,应采用惰性气体(例如氮气、过热蒸汽)或烟道气等作为干燥介质。

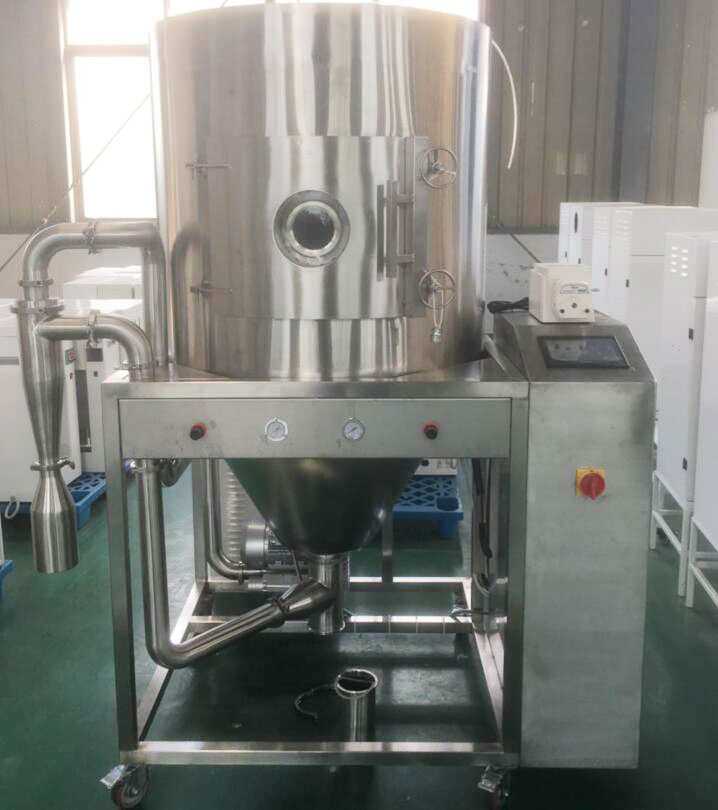

喷雾干燥机主体设备图

喷雾干燥机的工艺流程有很多种,喷雾干燥机安装所处置的料液固然差异很大,所得的产品外形也不尽相同,但其工艺流程却根本相同。典型的喷雾干燥安装工艺流程原料液由料液贮罐、经料液过滤器、再由送料泵保送到喷雾干燥器顶部的雾化器,雾化为雾滴;干燥过程所需的新颖空气由鼓风机,经空气过滤器、空气加热器,加热到所请求的温度后,再经热风散布器均布后进入喷雾干燥器,的顶部;经雾化器雾化的雾滴和来自热风散布器的热风在喷雾干燥室内互相接触、混合,停止传热与传质,即停止干燥;干燥的产品一局部由喷雾干燥器的底部经卸料器排出,另一局部与废气一同进入旋风别离器被别离下来;废气经引风机排空。



喷雾干燥机设计

依据GMP规范,巩固耐用,高纯度设计各种医药级饰面卫生型港口是规范配置溶剂和水性饲料可采用隔爆设计运用惰性工艺气体或空气作为干燥介质加上过滤器十分合适为商业消费树立过程数据易于拆卸清洁和快速产品切换。

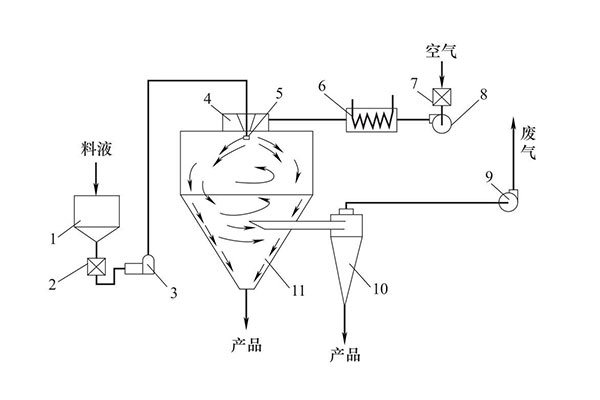

喷雾干燥机设计图

1—料液贮罐;2—料液过滤器;3—送料泵;4—热风分布器;5—雾化器;6—空气加热器;7—空气过滤器;8—鼓风机;9—引风机;10—旋风分离器;11—喷雾干燥器
